S3成为您选择的有力因素

紧跟国际超声发展技术水平，具有前沿技术

优异的图像表现

广泛的临床应用

便捷的用户设计

体贴的人文关怀

本地化服务：

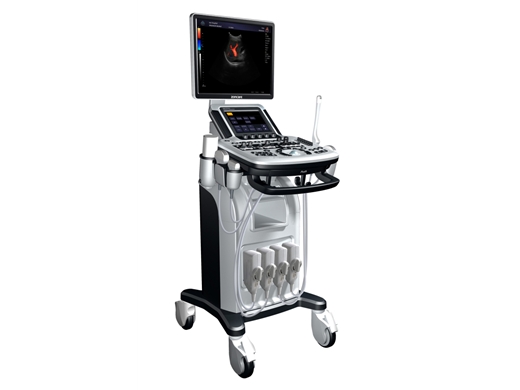

S3彩色多普勒超声诊断系统技术要点

1.优异的图像表现

1.1先进的技术平台

全新的高清晰度诊断平台，快速获取并真实再现回波信号，图像信息

丰富、真实完整。高级组件集成到系统中，系统通讯更加顺畅，稳定性更高。

超宽频带数字化声束形成器

1024数字化通道超宽频带声束形成器可捕获2-12MHz之间的信号，多线路平行处理技术支持二维和彩色模式，提高了帧率。超宽频带数字化处理可捕获完整的回波信号并对超宽范围回声频率进行数字化处理，并具有精确偏转、聚焦含有宽频率范围的超声信号的能力，可获取更多的组织信息，从而提高轴向分辨力、空间分辨力和对比分辨力。

系统超大动态范围

系统的动态范围达到280dB。动态范围是图像及血流数据从强到弱的信号跨度。超大动态范围使低速血流和体内深部位微弱信号的敏感性达到新标准，智能化运算有效区别血流信号和组织运动，消除运动伪差，允许同步处理多个取样点。动态范围的增加对提高敏感度及分辨率并对谐波成像，造影等产生深远影响。

斑点噪声去除软件

该项技术能明显消除斑点抑制噪声，使图像边缘增强，锐利。大程度改善图像分辨率以及光点细腻程度，更符合医生的感官需求。

空间复合成像技术

通过改声束的发射方向，多角度的交叉发射与接收，融合成一幅图像，能有效避免单一声束发射产生的盲区，提高图像的分辨率

1.2高性能超宽频带探头群

2－12MHz超宽探头频带，明显增加了声波发射频宽，这样的频带宽度在从低频到高频的更宽的工作频率范围内均能响应灵敏。利用前所未有的频带宽度来捕获为生成细纹理、高清晰度图像所必须的丰富的回波信息。一个探头就可以覆盖多个探头的频率，适应不同患者的检查需求而无需更换探头。完美的声电匹配使探头能够有效的反射和接收声能，使图像更加清晰。外形设计依据人体形态学原理，小巧、轻便、防滑、便于握持。

2.先进的成像技术

2.1准确真实的灰阶图像信息

智能图像优化功能

又称一键优化图像功能，只需按动一个按键即可自动调节图像的TGC、总增益和动态范围。一键优化代替了大量的复杂面板操作，进一步提高了成像的一致性，迅速改善图像的质量，从而获得满意的图像，大大地提高了工作效率。

2.2提高成像困难患者的显像

组织谐波成像技术

组织谐波成像有选择地滤除基波，减少诸如皮下脂肪、肋骨等组织造成的图像模糊和杂乱回声，改善图像的对比度和分辨率。

高清晰度实时图像放大技术

在任成像模式下都可以对实时状态下的图像局部进行放大,且保持图像的分辨率，尤其在胎儿心脏方面。实时图像放大技术对于显示微小结构和病变提供重要的帮助。

2.3灵敏真实表现力的彩色多普勒图像

增强超宽频彩色血流

观测微细血管中的血流和低速血流，提高对机体深部血流的显像。

彩色能量血管成像

是一种高度敏感的血液动力多普勒模式，可评估血流的振幅和方向，甚至可对一些低速血流结构（如肾脏或乳房病变）进行血流状况评估。

自适应彩色血流

彩色血流和二维图像各自采用相互独立的处理器；并且根据不同的采样深度，彩色采样焦点自动调节，随着采样深度的增加，彩色采样频率逐渐降低。以适应在不同深度情况下，获得大的彩色血流灵敏度。

2.4精确完美的频谱多普勒显示

自适应多普勒

自适应多普勒技术能够增强微弱信号，并极大地降低噪音。它通过复杂的数字化处理技术增强了频谱信号。还改善了PW和CW的声频信号，通过数字化的分析方法区分噪音和信号，产生清晰的，无噪音的信号。

自动多普勒实时分析技术

自动多普勒波形描记分析，可以实时显示血流参数，减少按键次数，保证检查的一致性。

3．丰富的成像模式

实时双幅显像

又称彩色对比成像，即二维和彩色图像均可以实时动态显示，实现解剖和血流动力学的同时观察。

梯形成像

所有凸阵、线阵探头在二维和血流模式下都具有独特的梯形线阵成像模式，在保证图像分辨率的前提下增加了40％的图像面积。

二维、彩色独立偏转显像

独立偏转技术允许您偏转二维声束以得到佳的图像，同时还可以独立地调节彩色多普勒声束使它与血流角度佳，敏感性达到高。并可连续调节声束到任何角度。B型显像或彩色显像转向，方便检查，得到大图彩色敏感性及分辨率。在穿刺时，对于进针过程可更好的显像。

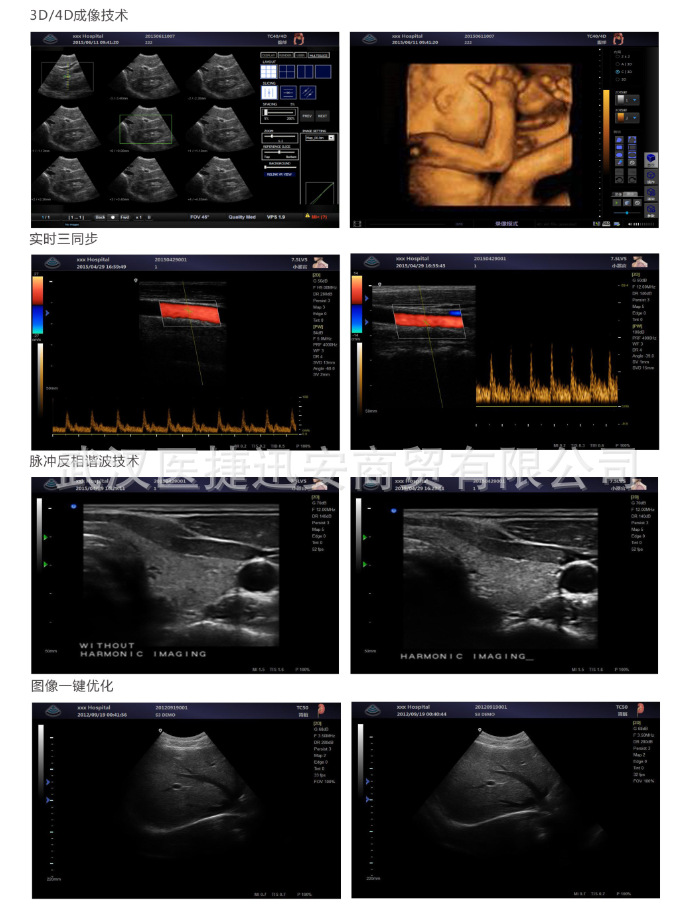

3D/4D成像功能（选配）

大角度高容积帧频4D成像，呈现颜面、四肢、脊柱清晰真实的图像。具备表面、透视、脊柱、大能量、小能量多种成像模式，具有立方体容积成像及断层切片成像多种应用功能。

4．便捷的用户设计

S3系统可向您提供多种省时功能，其设计考虑到工作流程的优化，便于使用的特征等，确保各类使用者获取病人影像资料的一致性。

1. 系统开机迅速，可使用系统的各种预设或自己建立的预设条件迅速开始检查。
2. 使用瞬时模式变换功能和探头瞬间切换功能在检查的各部位之间快捷切换。
3. 全中文操作界面，符合中国医生的习惯。
4. 当您遇到系统使用问题时，可使用联机在线帮助功能，省去了查阅用户手册的麻烦。
5. 广泛的临床应用软件包：
6. 一般通用软件包
7. 心脏软件包
8. 妇产科软件包
9. 血管软件包

5．强大的图文管理系统

5.1一体化图文管理系统

1. 可以将存储的图像用普通PC机读取，无需特殊软件。
2. 方便实用的一体化图文报告系统，内置报告模版；可自定义报告。

5.2全面超前的数据管理功能

1. 基于PC的平台，WindowXP操作系统，500G硬盘，可以进行多幅图像浏览，多种病例寻找标准(名字、生日、病历号等)。
2. AVI.及BMP.格式存储图像，同一个病人不同时间的检查图像可同时调阅比较，可将图像插入报告中，并做标注。
3. 4个高速USB接口。
4. 1个220V电源输出接口，可以为外围设置提供电源。
5. 具备DICOM Media媒介存储功能和DICOM Networking增强联网功能，与PACS和HIS无缝连接。

6．体贴的人文关怀

设备整体设计富人性化，无论从内到外符合人体工程学设计，使超声医生在诊断疾病的同时享受工作的快乐。S3系统的设计注重站姿和坐姿的人体工程学因素，有助于防止操作者身体疲劳或受伤。

系统允许使用者将控制装置放置在容易取放的位置，减少了因从远处取放装置造成反复用力受伤的风险。该系统的人体工程学设计不仅具有重量轻、占地面积小、四轮旋转的特点，而且能够进入十分窄小的空间。

15寸高亮度LCD彩超显示器独立旋转及俯、仰调节，确保图像的真实再现，使您的眼睛更感舒适，方便您观察图像。

8.4寸高灵敏度触摸屏，触控调节最常用参数，简化工作流。一切尽在掌控。

耦合剂加热器，极致的人文关怀，从点滴细节开始，提高低温下病人的舒适感。

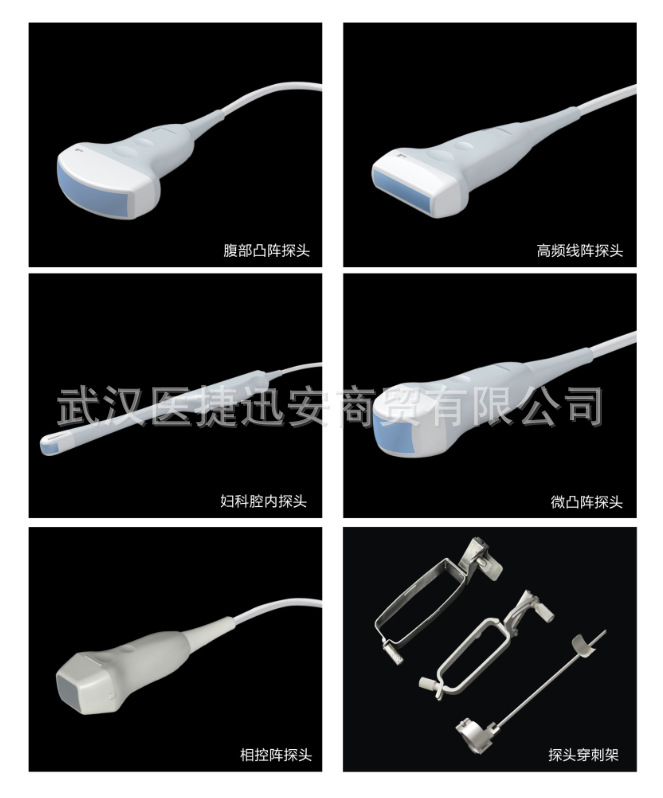

7．多种临床应用换能器

S3系统支持各类性能优异的凸阵、线阵、相控阵换能器，广泛应用于心脏、腹部、妇产科、血管以及乳腺、前列腺、小器官、骨骼肌和儿科等临床各个学科。

——TC50（腹部探头）

功能：适用于腹部、妇产科、泌尿科、生殖、血管等。

频率：2-6 MHz。

支持S3全线产品应用，支持活检功能。

——TL40（线阵探头）

功能：适用于甲状腺、乳腺、浅表淋巴结、眼睛、四肢及外周血管等。

频率：5-12 MHz。

支持S3全线产品应用，专为该平台设计，支持活检功能。

——TP16（心脏探头）

功能：适用于心脏、TCD、腹部等。

频率：2-5 MHz。

——TC10（腔内探头）

功能：可用来进行产科和妇科检查的高分辨率成像。设计为易于掌握和操作，并可使临床医生和病人感到最大程度的舒适。

频率：5-10MHz，支持活检功能。

大扇形图像：145°

——TW40(腹部容积探头)

功能：适用于产科、妇科、腹部等。

频率：2-6 MHz

3D/4D应用。

8. 其它选项

1. 外部视频/打印选项60HZ NTSC/50HZ PAL
2. 图像记录（录像机，黑白热敏打印机，彩色打印机）
3. 脚踏开关——包括两个用户自定义的功能

ZONCARE-S3
